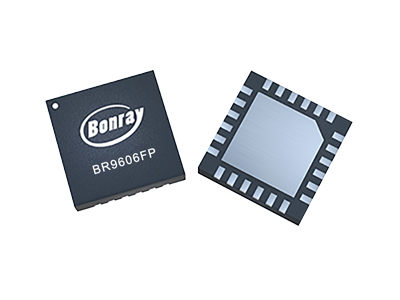

BR9606FP

500MHz~4200MHz 6 bit 并行数控VGA

Product Data Sheet

10/30/2023

Features

  • 工作频率范围:500MHz~4200MHz
  • 0.5dB LSB 衰减步进
  • TTL/CMOS 信号兼容
  • 增益控制范围:31.5dB
  • 输出功率三阶交调点:+36.1dBm@2GHz
  • VDD=5V,静态工作电流144mA
  • 封装形式:QFN24(塑封)

BR9606FP 是一款基于GaAs 工艺设计的 宽频带6 bit 并行数控VGA,采用塑料无引 线片式载体封装。工作频率在500 MHz~ 4200MHz 范围内,可以实现最小步进为0.5dB 的增益控制。衰减位分别是0.5、1、2、4、8 和16 dB,其中最小衰减量为0.5dB,总衰减 量为31.5dB;6 位TTL/CMOS 控制信号用来 控制衰减状态。芯片采用+5V 电源供电。
