BR9105

30MHz~4000MHz低噪声放大器

Product Data Sheet

3/16/2021

Features

  • 工作频率:30MHz~4000MHz
  • 输出三阶截止点:26.9dBm @ 1000MHz    27.7dBm @ 2000MHz
  • 输出P1dB 压缩点:15.9dBm @ 1000MHz      15.0dBm @ 2000MHz
  • 小信号增益:16.6dB @ 2000MHz
  • 噪声系数:1.35dB@1000MHz
  • +5V单电源供电,工作电流38mA@+5V

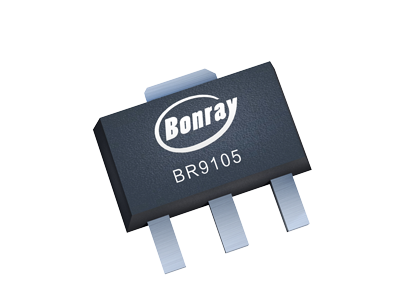

  • 封装形式:SOT89(塑封)

BR9105是一款基于GaAs工艺设计的高性能MMIC低噪声放大器芯片,能覆盖30MHz~4000MHz的频率范围。该产品具有低噪声和高输入动态的特性,可用于接收系统,也可用于发射系统中。芯片内匹配到50Ω,仅需要隔直电容和扼流电感就可以正常工作,应用方便。较低的噪声和功耗,使得芯片能够应用在北斗等场景。宽带范围内的高线性使得芯片能够应用于LTE/WCDMA/CDMA,中频放大器、无线数据传输、驱动放大器中。
