BR9118TC

30MHz~4GHz低噪声放大器

Product Data Sheet

8/15/2022

Features

  • 工作频率:30MHz~4GHz
  • 小信号增益:16.6dB@900MHz@5V
  • 输出1dB压缩功率:22.3dBm@900MHz@5V
  • 噪声系数:0.7dB@900MHz@5V
  • 输出三阶交调点:31.1dBm@900MHz@5V
  • Vdd=5V,静态工作电流43mA
  • Vdd=3V,静态工作电流25mA

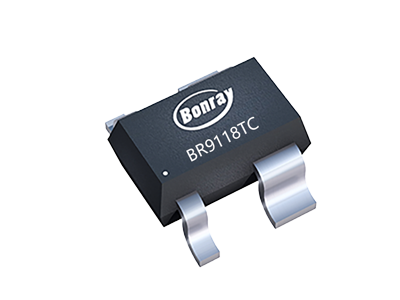

  • 封装形式:SOT343(塑封)

BR9118TC是一款基于GaAs工艺设计的高性能MMIC低噪声放大器芯片。该产品能覆盖30MHz~4GHz的频率范围,已经内匹配至50欧姆,射频输入输出端口只需要外加隔直电容,片上有源偏置网络保证静态电流不受阈值电压和温度的影响。采用+3V至+5V单电源供电,具有稳定性高,线性度高,噪声系数低等特点,较高的输出功率1dB压缩点和三阶交调,使得该产品能够应用在动态范围较高的系统中。
