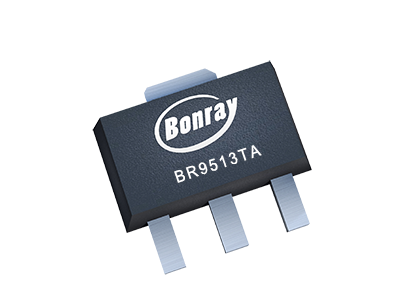

BR9513TA

1MHz~1GHz低噪声放大器

Product Data Sheet

8/15/2022

Features

  • 工作频率:1MHz~1GHz
  • 小信号增益:17.1dB@100MHz
  • 输出1dB压缩功率:21.6dBm@100MHz
  • 噪声系数:1.8dB@100MHz
  • 输出三阶交调点:33dBm@100MHz
  • Vdd=5V,静态工作电流68mA
  • 封装形式:SOT89(塑封)

BR9513TA是一款基于GaAs工艺设计的高性能MMIC低噪声放大器芯片。该产品能覆盖1MHz~1GHz的频率范围,已经内匹配到50欧姆,射频输入输出端口只需要外加隔直电容,片上有源偏置网络保证静态电流不受阈值电压和温度的影响。该产品采用+5V单电源供电,具有稳定性高,线性度高,噪声系数低等特点,较高的输出功率1dB压缩点和三阶交调,使得该产品能够应用在动态范围较高的系统中。
