BR9562FD

30MHz~1GHz 低噪声放大器

Product Data Sheet

10/23/2023

Features

  • 工作频率:30MHz~1GHz
  • 小信号增益:20.7dB@500MHz
  • 输出1dB 压缩功率:22.4dBm@500MHz
  • 噪声系数:1.2dB@500MHz
  • 输出三阶交调点:37.5dBm@500MHz
  • Vdd=+5V,静态工作电流92mA

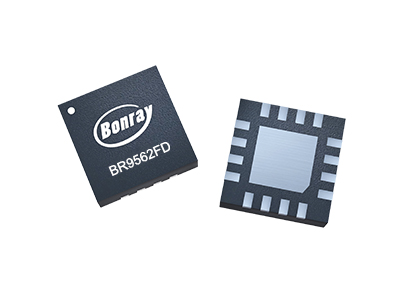

  • 封装形式:QFN16(塑封)

BR9562FD 是一款基于GaAs 工艺的宽 带MMIC 低噪声放大器。该芯片采用QFN16 封装,在500MHz 处小信号增益20.7dB,噪 声系数1.2dB,输出功率1dB 压缩点22.4dBm, 输出功率三阶交调点37.5dBm。芯片已内部 匹配至50Ω,在很宽的频率范围内具有良好 的输入输出回波,适用于高平坦度、高动态 的应用场景。
